Профессиональная активная
термозащита от рисков
пониженных температур
Система автономного обогрева тела (САОТ)
САОТ объединяет совместимую спецодежду и съёмный греющий комплект ЕСС ГК. Нагревательные модули создают дополнительный регулируемый источник тепла внутри одежды для поддержания теплового комфорта работника при пониженных температурах.

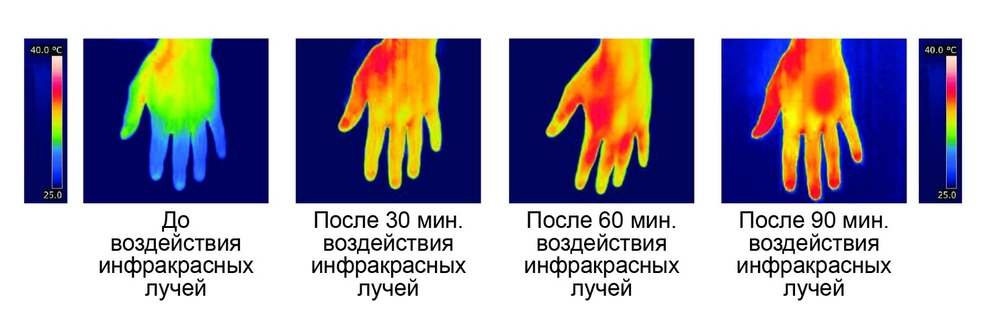

В основе САОТ — инфракрасная технология активного обогрева, применяемая в медицинской практике. Работа греющих модулей способствует расширению микрососудов и интенсификации кровообращения, обеспечивая эффективный прогрев тела и конечностей при длительном пребывании на холоде.
Работа системы активизирует кровообращение и помогает предотвратить переохлаждение, усталость, сонливость, снижение концентрации внимания и двигательной активности персонала, что напрямую влияет на снижение травматизма и повышение безопасности на ОПО.
САОТ — это экономически эффективное решение для предприятий: снижение «больничных» расходов, профилактика простудных заболеваний, сохранение работоспособности и производительности работников в осенне-зимний период.
Зимняя спецодежда сохраняет тепло организма и снижает теплопотери. САОТ дополняет её теплоизолирующие свойства активным обогревом.
Результат испытания теплоизоляции зимнего костюма
При испытании зимнего костюма ТР ТС 019 с работающим греющим комплектом ЕСС ГК общая теплоизоляция увеличилась с 0,763 до 1,148 м²·°С/Вт.
К общей теплоизоляции в приведённом испытании
Источник: материалы разработчика со ссылкой на протокол «ПРОММАШ ТЕСТ», ГОСТ ISO 15831-2013. Результат относится к испытанной сборке и режиму обогрева; фактические показатели зависят от состава одежды и условий эксплуатации.
Съёмные нагревательные элементы
Две зоны на спине и одна в поясничной областиУвеличение общей теплоизоляции зимнего костюма ТР ТС 019 для IV и особого климатического пояса
Автономная работа ЕСС ГК 3 тип DRC
При минимальном уровне нагрева 40°СГде применяется САОТ
Технология предназначена для дополнительного обогрева и увеличение общей теплоизоляции спецодежды при работе в условиях пониженных температур, в том числе при сниженной двигательной активности.
- осмотры, обходы и наблюдения;
- диагностика и ремонт оборудования;
- ожидание техники на открытом воздухе;
- работа в холодных помещениях.
Для применения выбирают спецодежду с предусмотренным размещением ЕСС ГК и аккумулятора, соответствующей требуемой продолжительности работы.
САОТ применяют как дополнительную меру теплоизоляции. Спецодежду и режим обогрева выбирают с учётом фактических условий труда и требований эксплуатационной документации.
Преимущества для предприятия
- Применение греющего комплекта ЕСС ГК (САОТ) повышает эффективность теплоизоляции зимней спецодежды до 50,5%, увеличивает производительность труда, снижает промышленные и профессиональные риски при работе в условиях низких температур.
- Работа системы активизирует кровообращение и помогает предотвратить переохлаждение, усталость, сонливость, снижение концентрации внимания и двигательной активности персонала, что напрямую влияет на снижение травматизма и повышение безопасности на ОПО.
- САОТ — это экономически эффективное решение для предприятий: снижение «больничных» расходов, профилактика простудных заболеваний, сохранение работоспособности и производительности работников в осенне-зимний период.
- Срок службы греющего комплекта составляет до 6–7 сезонов. Система легко интегрируется в жилеты и зимнюю спецодежду, извлекается при чистке или ремонте и может повторно использоваться в новом изделии после списания старого.
- ТР ТС 012 — взрывобезопасность;
- ТР ТС 004 — безопасность низковольтного оборудования;
- ТР ТС 020 — электромагнитная безопасность.
Свойства и особенности
Обогрев во время работы
Источник тепла находится в одежде работника и действует на месте выполнения операций.
Регулируемая интенсивность
Уровень нагрева выбирают в пределах режимов, предусмотренных конструкцией комплекта.
Съёмная конструкция
Перед стиркой и обслуживанием одежды греющий комплект извлекают. Уход выполняют по инструкциям к одежде и ЕСС ГК.
Повторное использование
При замене спецодежды исправный ЕСС ГК переносят в совместимое изделие. Заявленный срок службы комплекта — до 7 сезонов.
Инфракрасный обогрев в анатомически значимых зонах

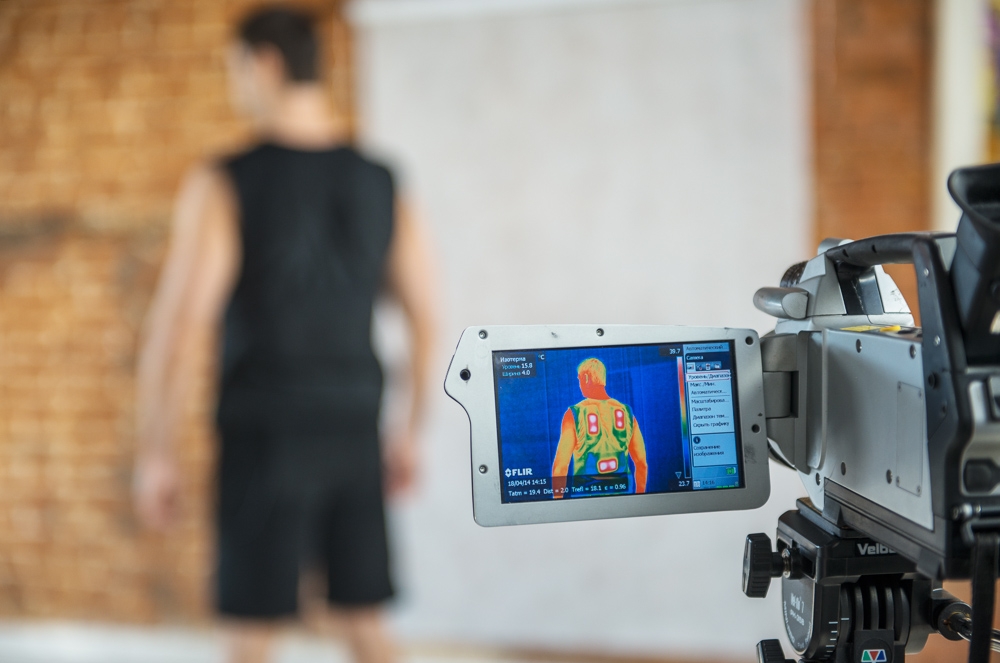

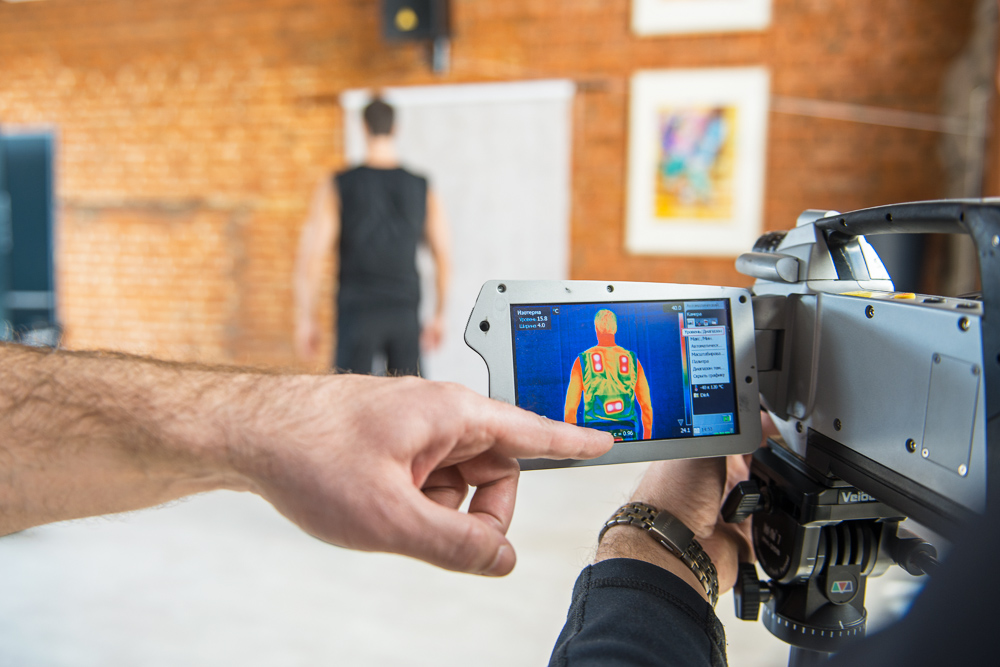

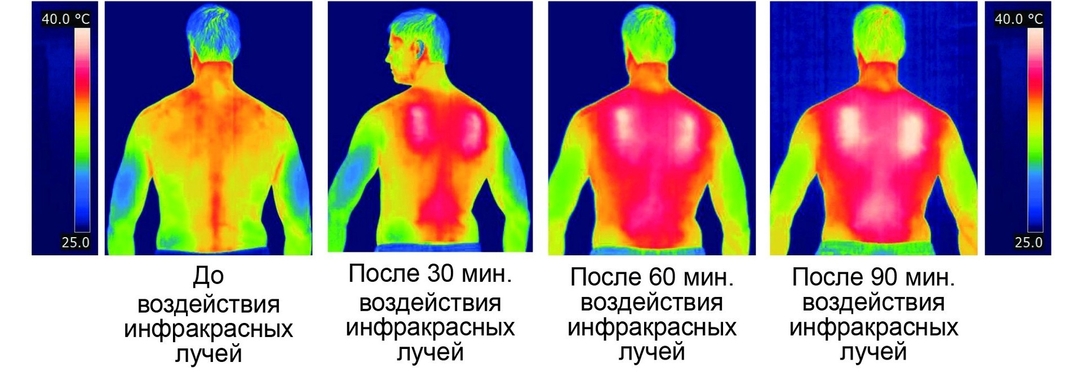

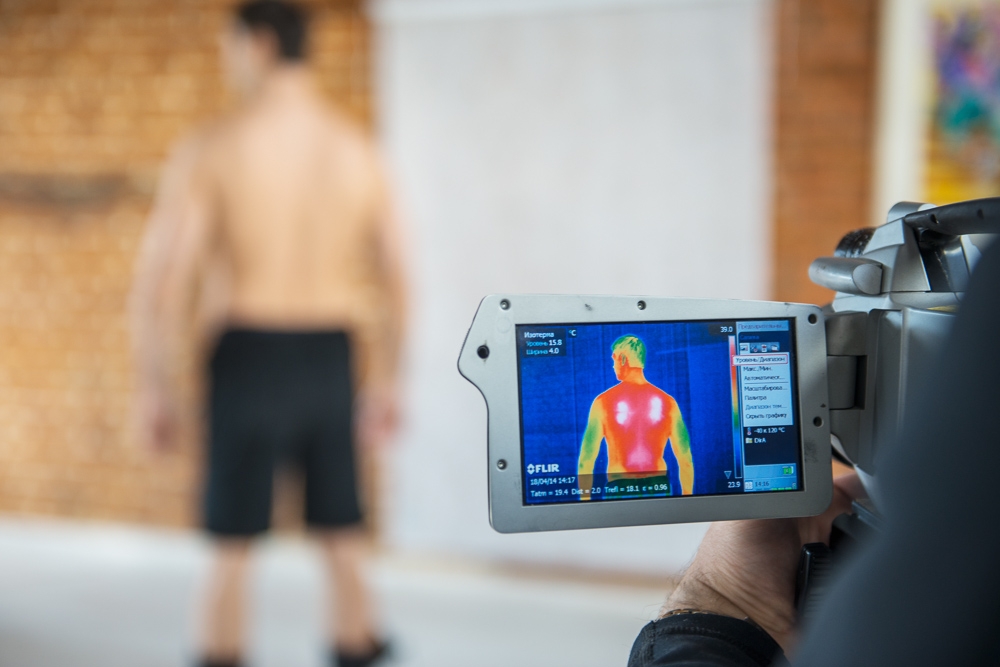

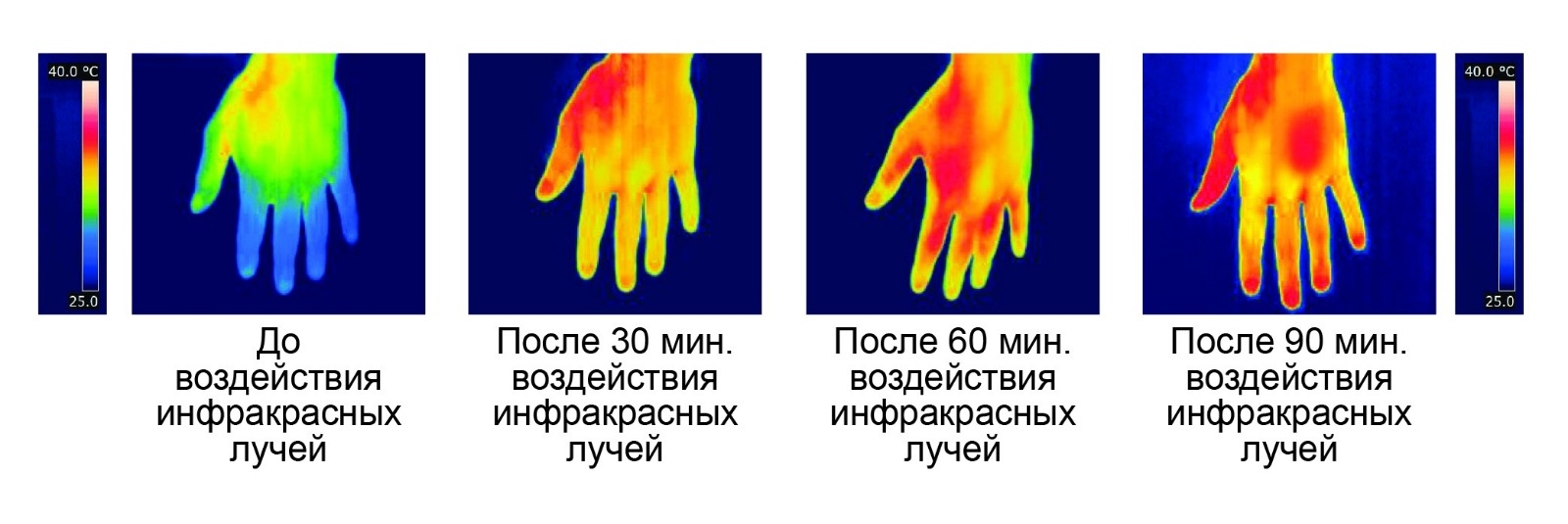

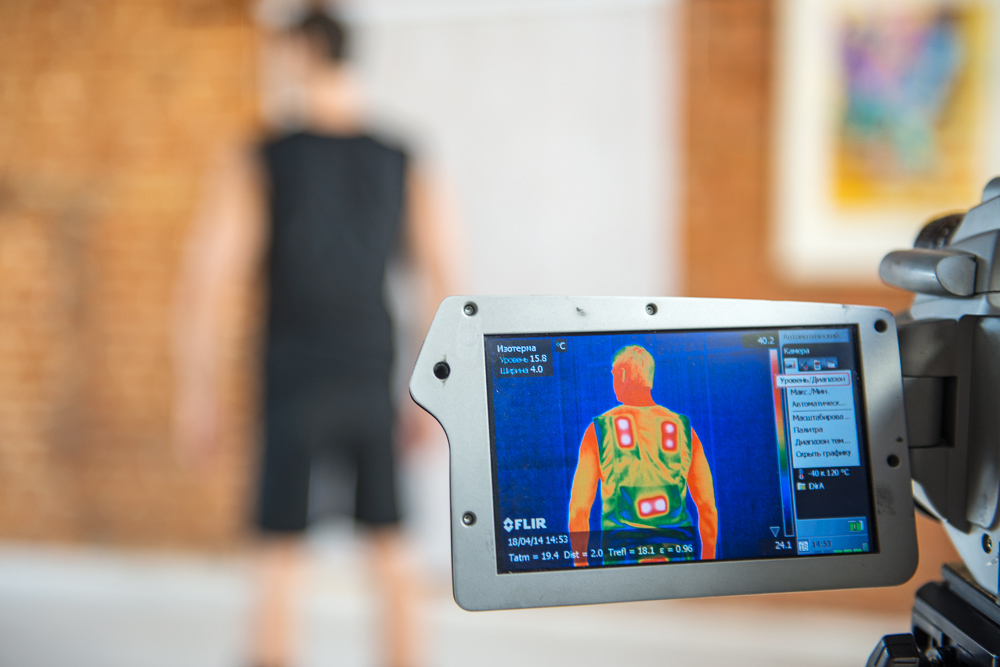

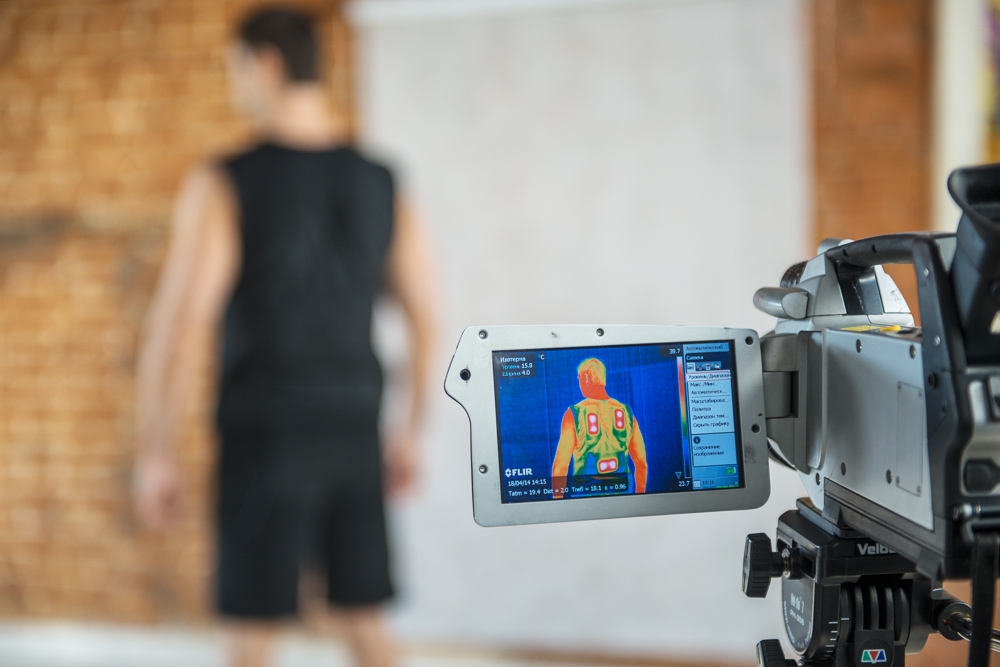

Работа системы основана на инфракрасных нагревательных модулях, формирующих локальные зоны теплового воздействия на тело пользователя. Три модуля: два — симметрично на спине в зоне лопаток, один — в поясничной зоне. Через несколько минут после включения питания от штатного аккумулятора, греющие модули выходят на рабочий режим и плавно прогревают тело. Площадь активного локального воздействия обеспечивает дополнительное поступление тепла и создает условия для постепенного согревания кистей и стоп.
В месте приложения греющего элемента равномерно прогревается участок тела, за счёт усиления периферического кровообращения тепло распределяется дальше. Температурный режим — от +40 °C до +60 °C, пять уровней регулировки. Работник выбирает интенсивность в зависимости от условий работы.

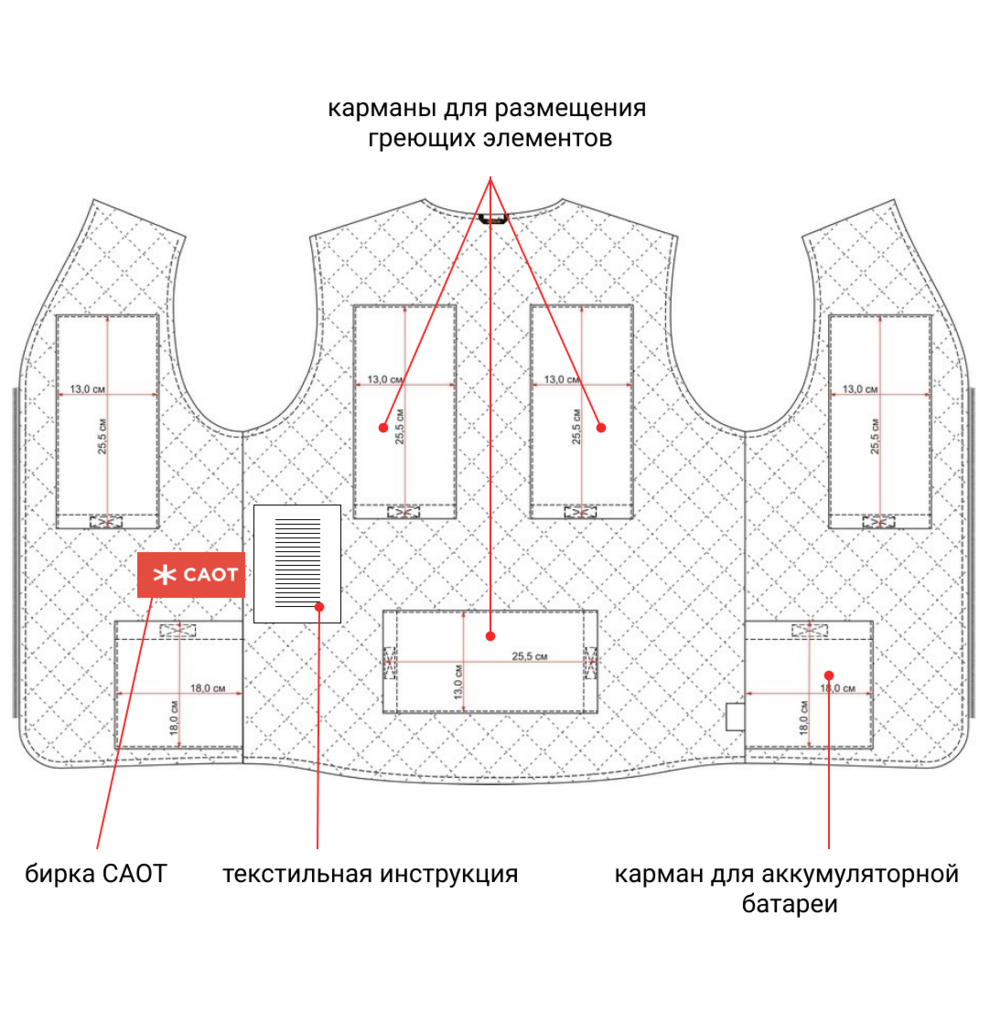

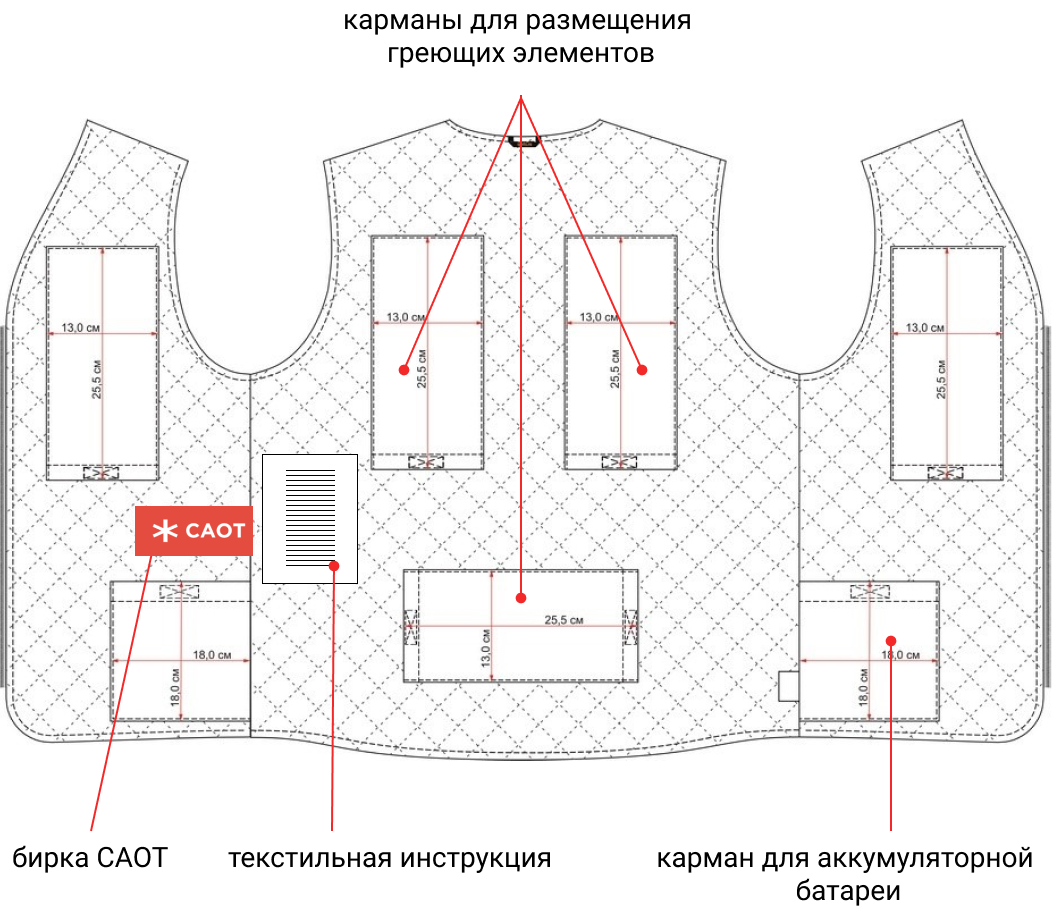

Описание к схеме размещения

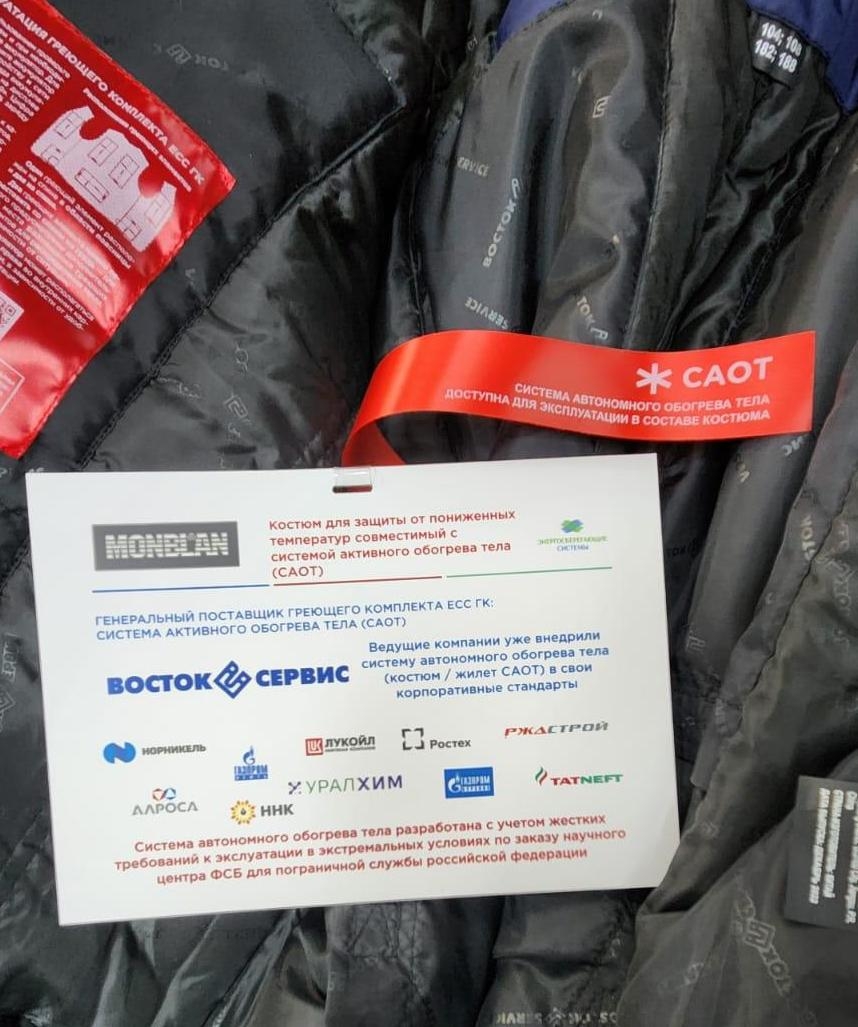

- На внутренней стороне куртки / жилета размещается краткая вшивная текстильная инструкция по размещению и эксплуатации греющего комплекта. На инструкции — QR-код с ссылкой на описание технологии обогрева и инструкцию.
- В шов, внутри куртки / жилета вшивается бирка САОТ — обозначающая, что в данном изделии (куртка / жилет) может быть размещена система активного обогрева тела.
- На общей этикетке костюма / жилета вместе с общими данными и характеристиками дублируется лого САОТ с информацией: «Система автономного обогрева тела доступна для эксплуатации в составе костюма / жилета».

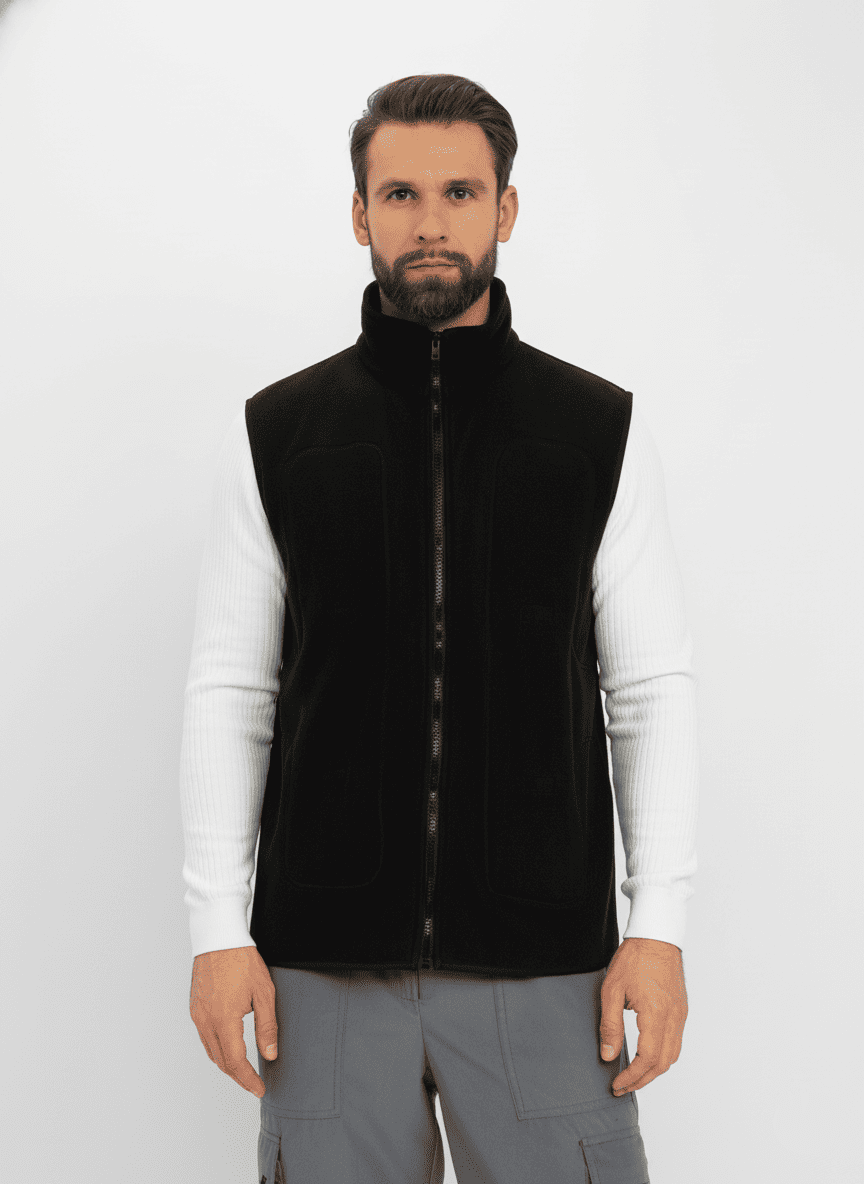

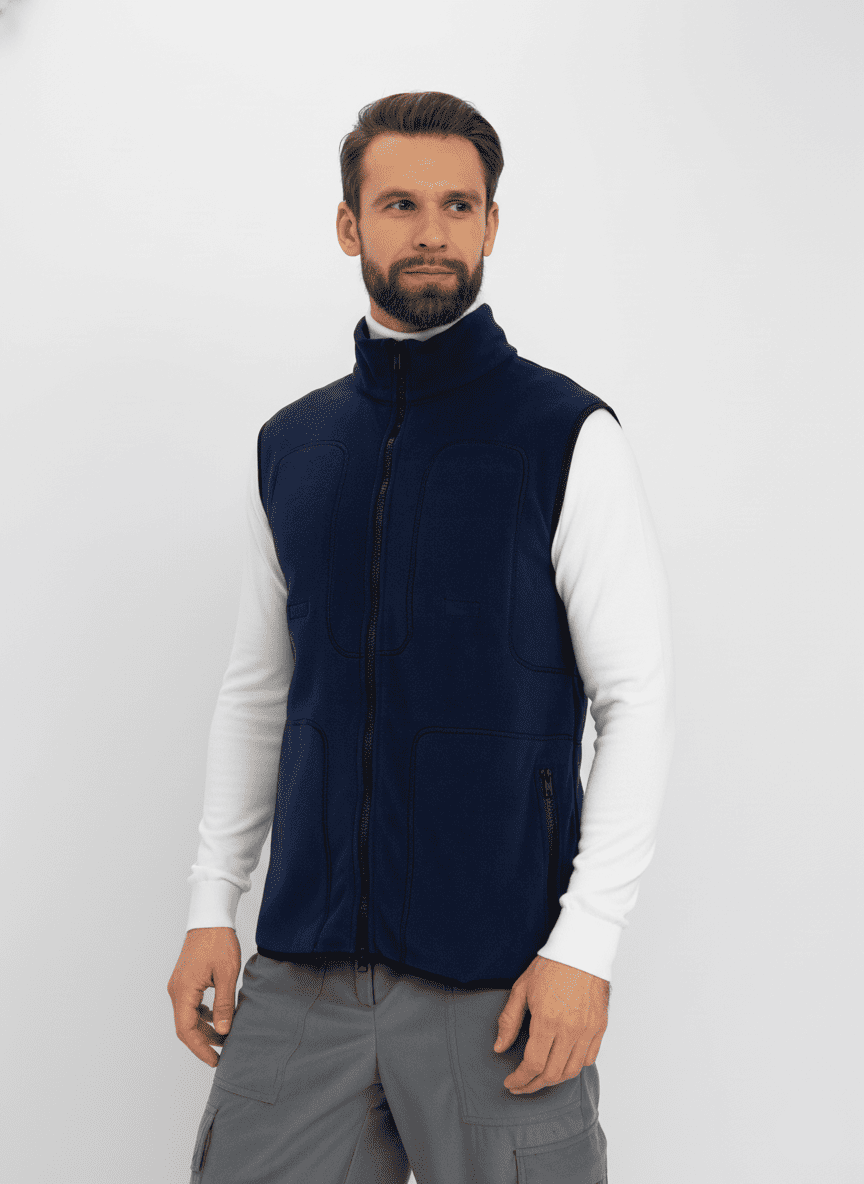

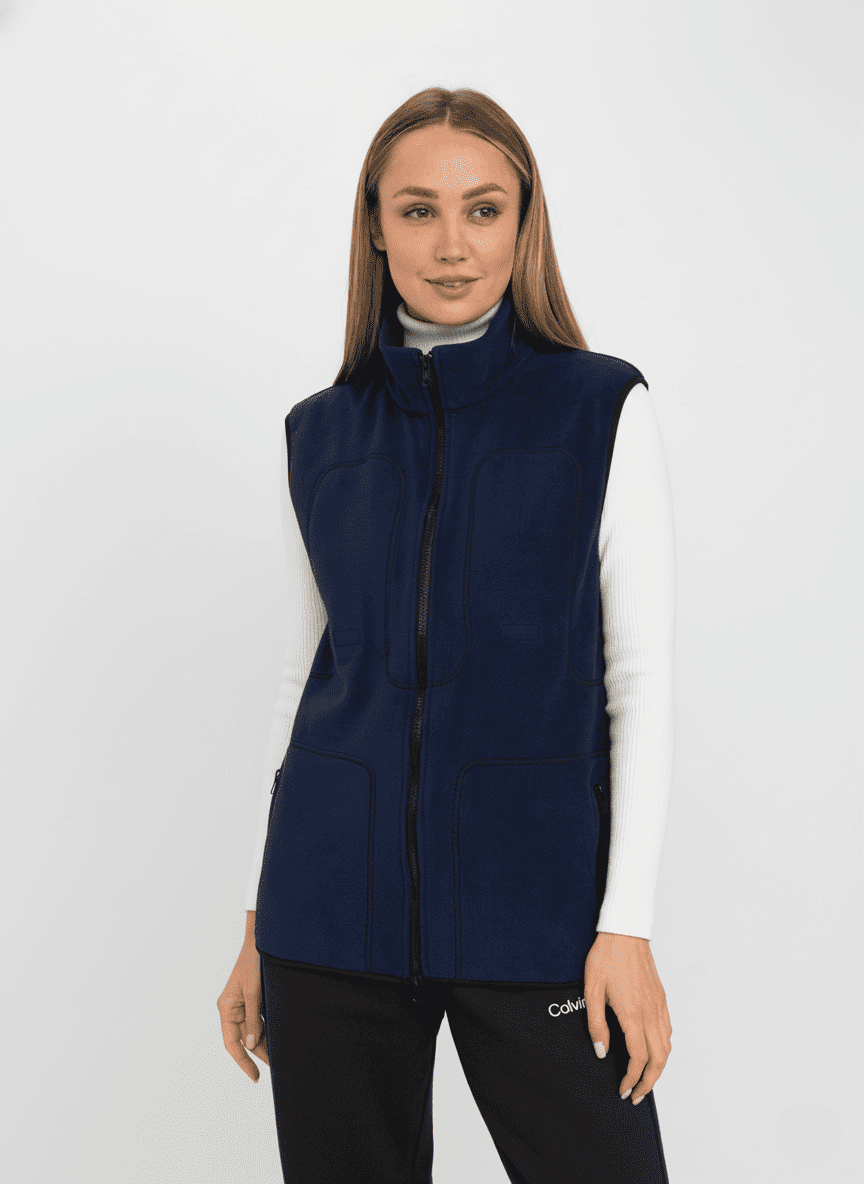

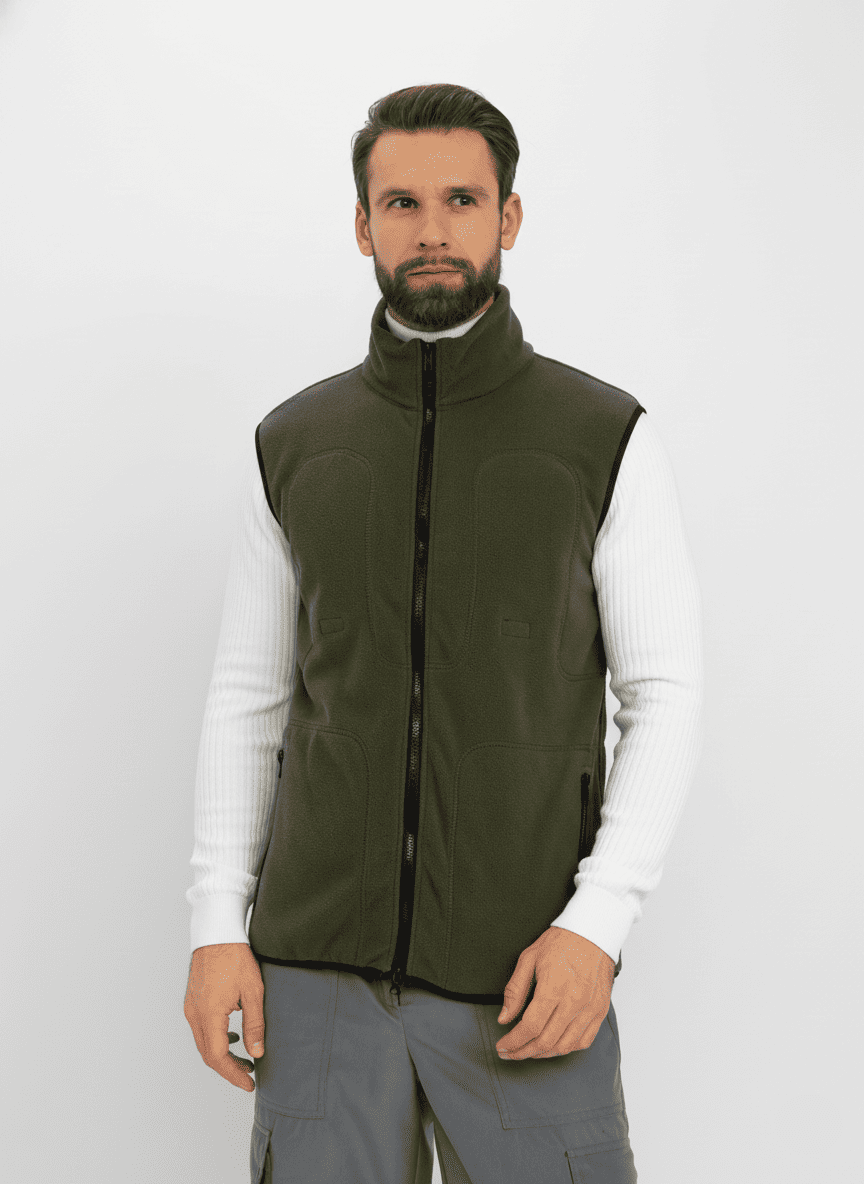

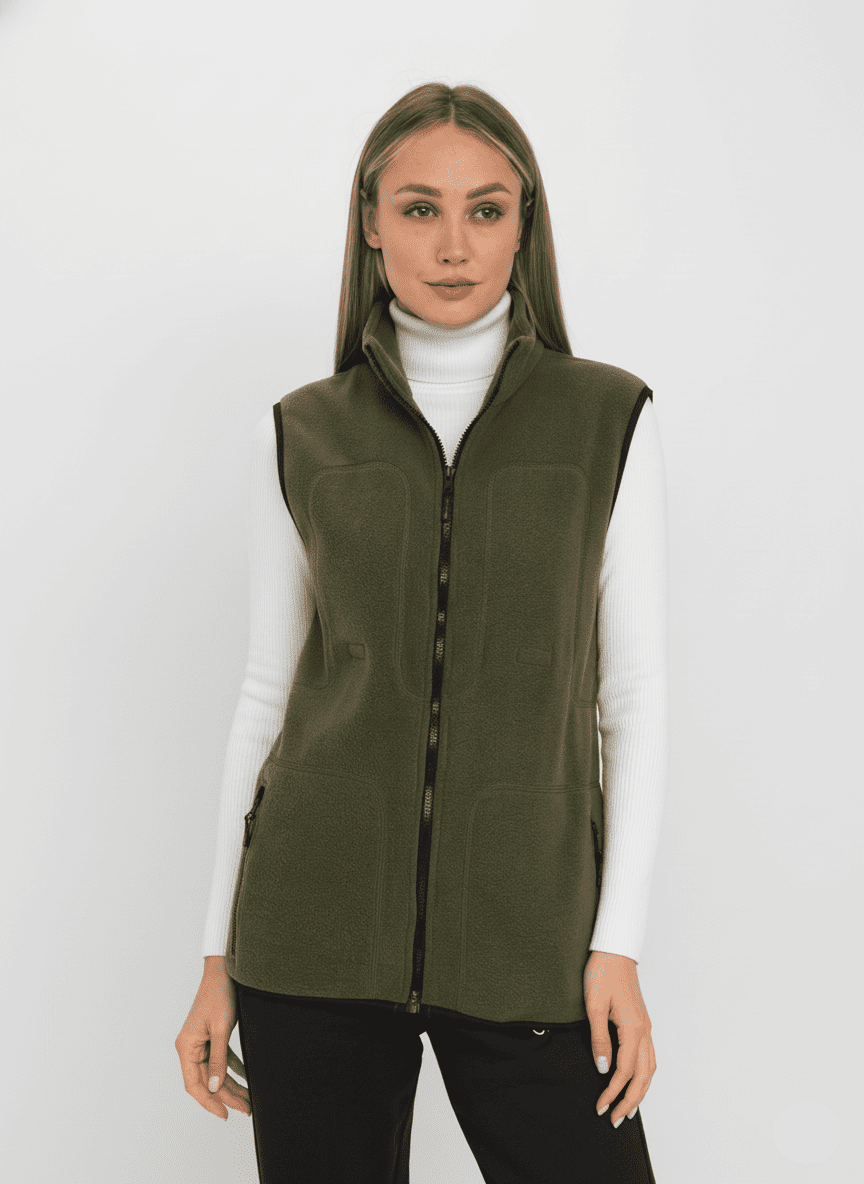

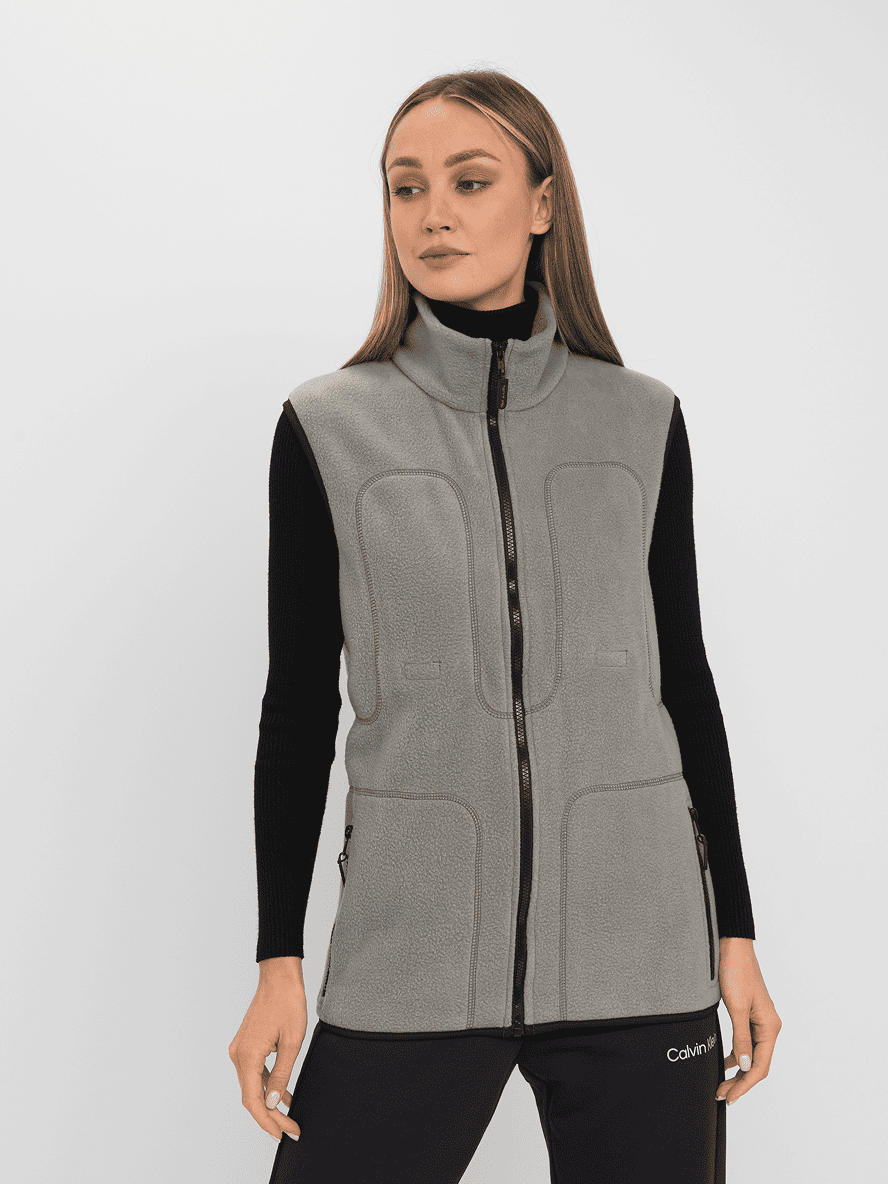

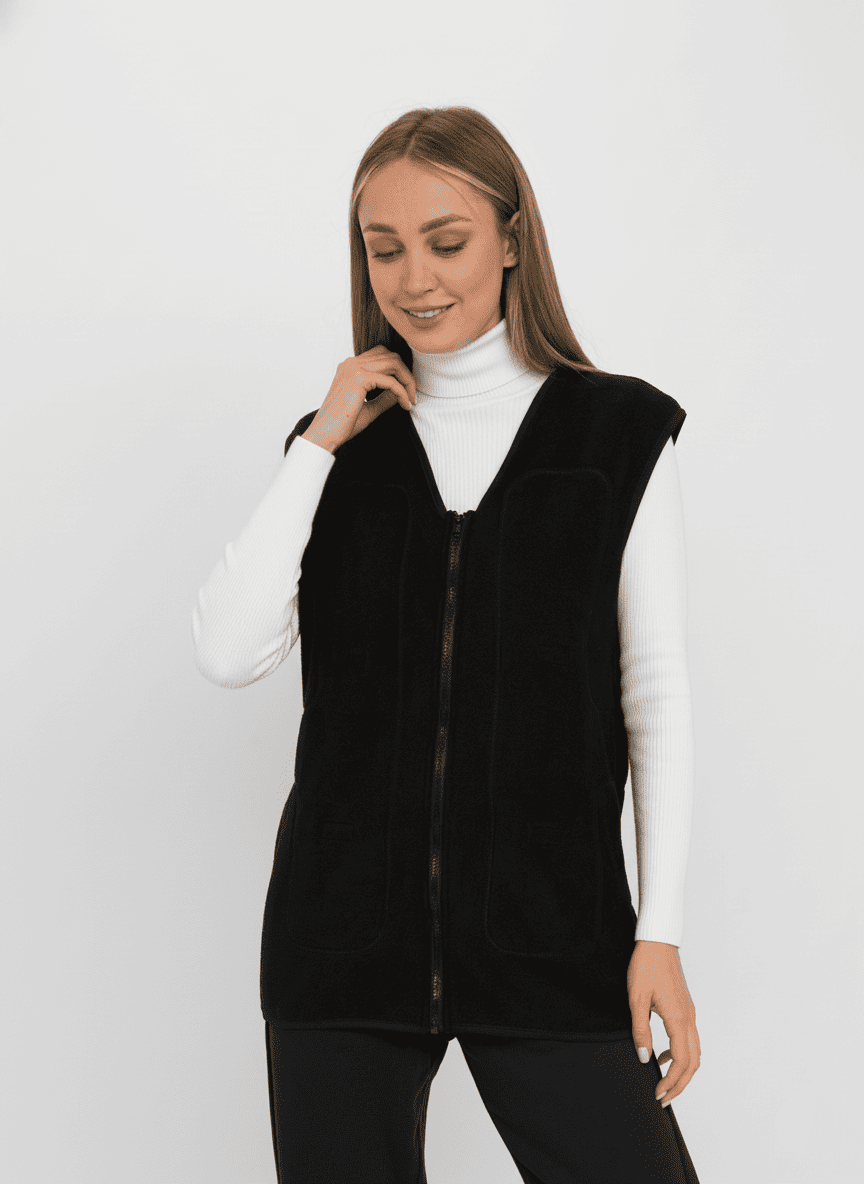

Параметры жилета САОТ «Контур» + ЕСС ГК
Как устроена система
Спецодежда-носитель
Жилет или костюм, конструкция которого предусматривает размещение модулей и аккумулятора. В жилете «Контур» предусмотрены карманы, вшивная инструкция и маркировка САОТ.
Съёмный комплект ЕСС ГК
Три нагревательных модуля, аккумуляторная батарея и зарядное устройство.

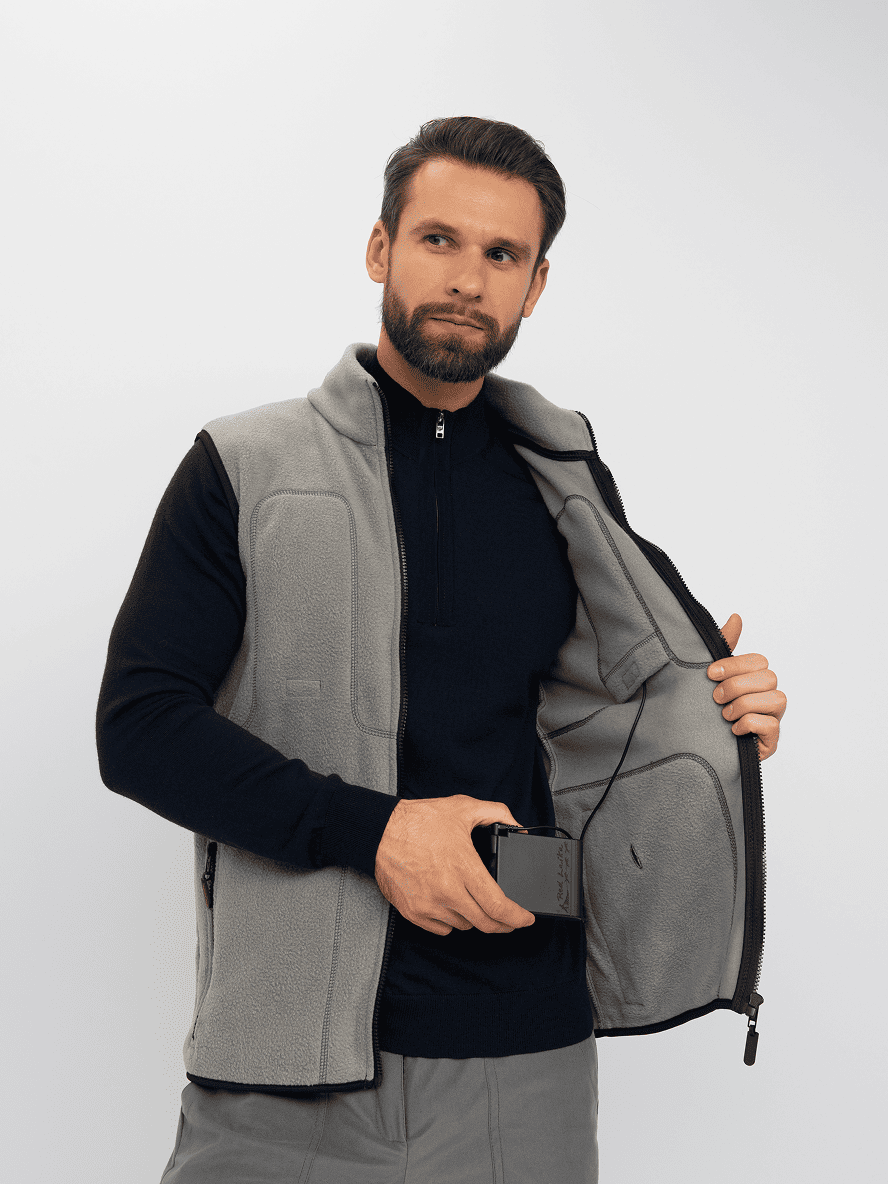

Размещение аккумулятора
Справа или слева, в предусмотренном кармане, вне участков давления.
Варианты автономности
Комплекты ЕСС ГК 3 тип A, тип B и тип DRC различаются аккумулятором и продолжительностью работы. Тип DRC оснащён пультом дистанционного управления.
Как работает технология
Питание от аккумулятора
Переносной аккумулятор обеспечивает автономную работу греющего комплекта непосредственно во время выполнения рабочих операций.
Нагрев в заданных зонах
Греющие элементы в жилете «Контур» располагаются на спине и в поясничной области, за текстильным слоем со стороны тела.
Выбор режима
Работник регулирует интенсивность обогрева с учётом условий и двигательной активности. Режимы и порядок управления определяются инструкцией к комплекту.

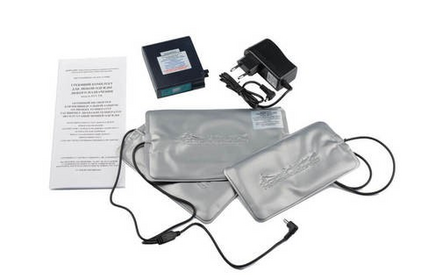

Из чего состоит греющий комплект ЕСС ГК
- Инфракрасные греющие модули — три штуки, герметично запаяны в защитные полимерные карманы, соединены проводами.

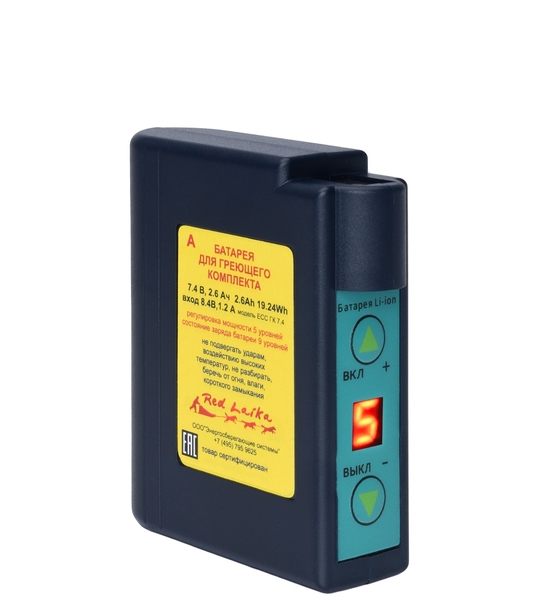

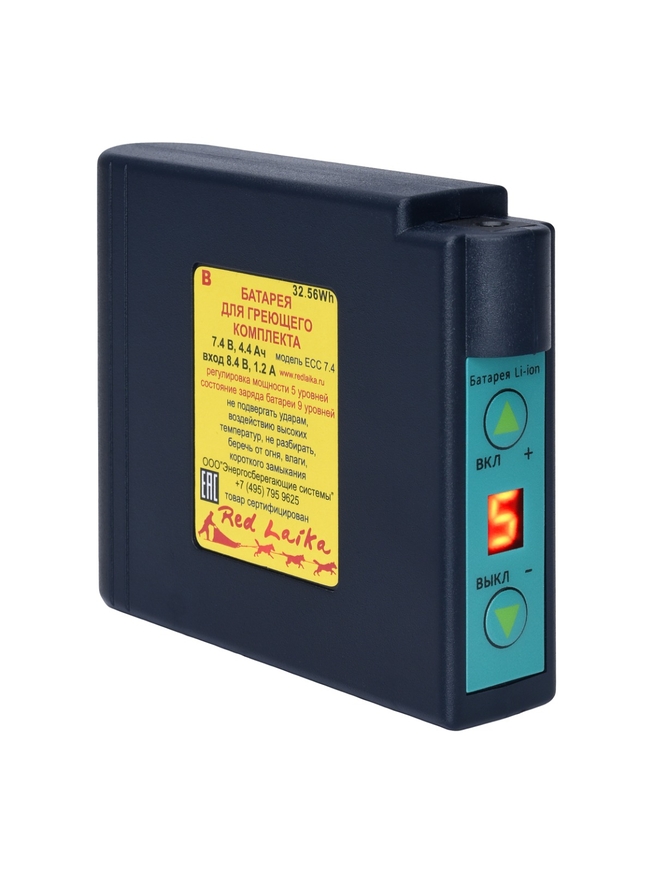

- Литий-полимерный аккумулятор в ударопрочном корпусе с панелью управления, до 240 г, ресурс до 800 циклов заряда-разряда.
- Зарядное устройство.
- Автомобильное зарядное устройство 12 В — опция.
- Пульт дистанционного управления нагревом — опция (штатно в модификации DRC).

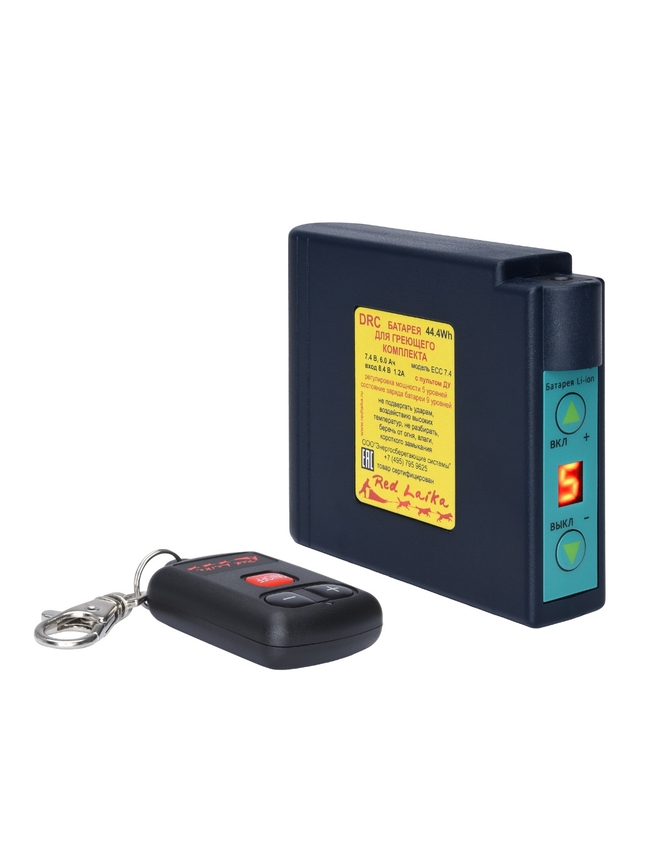

Цифровая индикация на корпусе батареи показывает остаточный заряд (0–9), выбранный уровень нагрева (1–5) и режим работы системы. В модификации DRC режимы переключаются с пульта — это удобно при многослойной спецодежде и ограниченной подвижности.
Три артикула для разных сценариев автономности

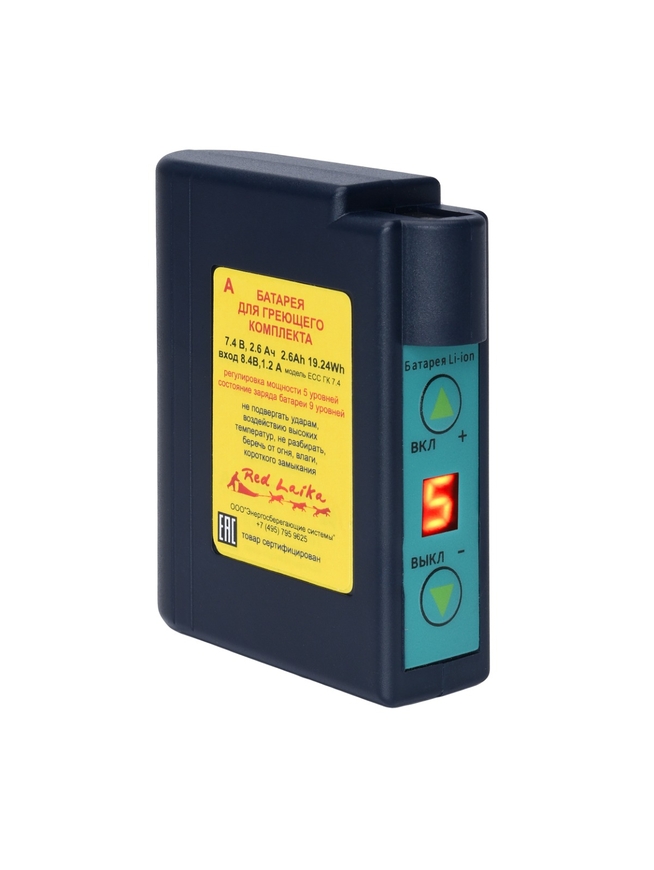

Тип А
- 2600 mAh120 гр.
- +60 °Cдо 4 часов
- +40 °Cдо 15 часов
- Холодные помещения, эпизодические наружные работы.
Тип В
- 4400 mA240 гр.
- +60 °Cдо 6 часов
- +40 °Cдо 20 часов
- Длительные работы на открытом воздухе и сменные сценарии.
Тип DRC
- 6000 mAh260 гр.
- +60 °Cдо 8 часов
- +40 °Cдо 22 часов
- Максимальная автономность. Осмотры и обходы, охрана, аварийные бригады.
«Костюм для защиты от пониженных температур, совместимый с САОТ»
Система рассчитана не на закупку отдельных изделий, а на изменение конструкции корпоративной зимней спецодежды — один раз, на уровне стандарта предприятия и технических условий.
Что меняется в изделии
- Внутренние карманы для трёх греющих модулей на куртке или жилете.
- Карман для аккумуляторной батареи — во внешнем кармане, чтобы переключать режимы не раздеваясь.
- Вшивная текстильная инструкция по размещению и эксплуатации с QR-кодом.
- Бирка САОТ в шве — признак того, что изделие подготовлено под систему.
- Отметка на общей этикетке костюма или жилета.
Что это даёт предприятию
- Каждый работник в любой момент возникновения риска может получить греющий комплект — костюм уже готов.
- Комплект передаётся от работника к работнику и эксплуатируется разными сменами нонстоп.
- Закупка комплектов отвязана от закупки спецодежды: одежда списывается, комплект остаётся.
- Производство такой спецодежды не представляет сложности для любого изготовителя.
Проверьте эффективность жилета САОТ «Контур» на своём объекте и реализуйте проект САОТ на предприятии
Запросить образец или коммерческое предложение
Опишите задачу — численность персонала, климатический пояс, тип работ. Мы подготовим расчёт и комплект документов.
- Отвечаем в рабочий день, обычно в течение нескольких часов.
- По запросу направляем коммерческое предложение и комплект необходимых документов.
- Работаем с корпоративными заказчиками и производителями спецодежды.
Система активного обогрева тела на базе греющего комплекта ЕСС ГК.
Разработчик и производитель — ООО «Энергосберегающие системы».
